32 Slot Exhaust fan Motor Winding Data | Big Size Exhaust Fan Motor Winding Data.

हेलो दोस्तों आज हम एक 32 प्लॉट एग्जास्ट फैन मोटर की वाइंडिंग के बारे में सीखेंगे इस आर्टिकल में मैं आपको बताऊंगा कि आप कैसे एक बड़े साइज के 32 Slot Exhaust Fan की मोटर की वाइंडिंग कर सकते हैं 32 स्लॉट मोटर की वाइंडिंग के साथ साथ हम 32 Slot Exhaust Fan Connection के बारे में भी जाने. और साथ ही में मैं आपको 32 Slot Exhaust Fan Motor Winding Data से रिलेटेड तीन वीडियो भी उपलब्ध कराऊंगा जिनमें से आप Exhaust Fan Running Winding,Exhaust Fan Starting Winding,Exhaust Fan Connection के बारे में विस्तार से जानकारी मिलेगी.

एग्जॉस्ट फेन वाइंडिंग हिंदी?

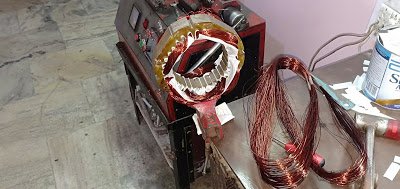

यहाँ पर हमने बताया है के  EXHAUST FAN  की मोटर को कैसे रिवाइंड करे।  यह एक  EXHAUST FAN 32 SLOT की मोटर है। और यह डाटा टेस्ट किया हुआ है.  यहाँ पर हमने दिखाया है के एक  EX FAN   की मोटर को कैसे रिवाइंड करे।  कितनी उसकी पिच रहेगी कौन सा उसमे तार नंबर रहेगा ,कितने उसके स्लॉट्स होंगे और कितनी उसकी तुरंस रहेगी। आप इसके बारे में पूरी तरह जान सकते है और साथ में दिए गए लिंक पर जाकर इसकी वीडियो को बे देख सकते है। और साथ में ईमेल सब्सक्राइब करना न भूले। और यूट्यूब पर हमारे ELECTRICALS TRENDZ  चैनल को भी जरूर सब्सक्राइब करे

32 Slot Exhaust Fan Motor Stamping Details?

• Power Supply = 220/240 Supply Voltage
• HZ =50
• Watts = 450
• Slot = 32
• Rpm = 1400
• Pole = 4
• Capacitor Power = 8 Mfd
• Winding Wire = Copper Wire
• 32 Slot Exhaust Fan Connection Diagram.

32 Slot Exhaust Fan Full Winding Data?

• CORE LENGTH OF STATER =1″5 SOOT
• Inner Diameter 3″8 SOOT
• OUTER DIA =6 INCH

Running Winding Data?

• Running pitch 1=6
• Running turn  1-8
• Running Turn = 1-6 = 75 Turn
• Running Turns = 1-8 = 150
• Coil Round 1-6 ( 1 Round )
• Coil Round 1-8 ( 2Round)
• Running Wire Number = 25 Number ( Copper-Wire )

32 Slot Exhaust Fan Running Winding Video:-

Starting Winding Data

• Starting pitch 1=6
• Starting turn  1-8
• Starting Turn = 1-6 = 80 Turn
• Starting Turns = 1-8 = 160
• Coil Round 1-6 ( 1 Round )
• Coil Round 1-8 ( 2Round)
• Starting Wire Number  =27
• Connection =Normal (1to4 )

32 Slot Exhaust Fan Starting Winding Video:-

32 Slot Exhaust Fan Connection?

नीचे दिए गए वीडियो को देखकर आप एग्जॉस्ट फेन मोटर के कनेक्शन बहुत ही आसानी से कर सकते हैं वीडियो सही लगे तो लाइक करना मत भूलिए.

•
