ONIDA WASHING MACHINE MOTOR WINDING DATA IS HERE

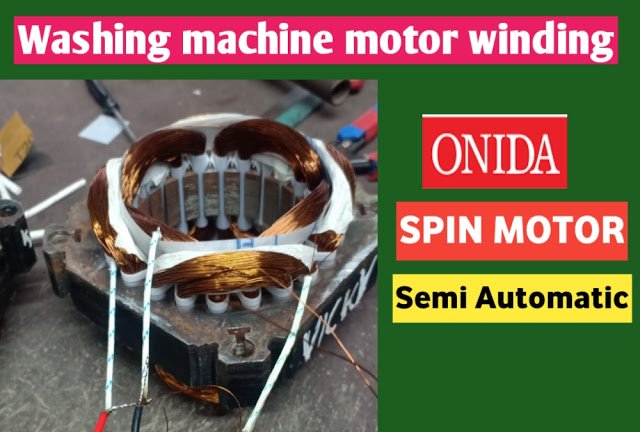

Here we have shown how to rewind a spinner motor winding data washing machine winding data spin motor of Onida company.

How much will be its pitch, which will be the number of the wire, how many slots it will be And how much will he be able to do? You can know about it completely and go to the link provided by visiting the video. And do not forget to subscribe to email together. And also subscribe to our channel on YouTube

WASHING MACHINE SPINER MOTOR WINDING

यहाँ पर हमने दिखाया है के एक  SPINER  की मोटर को कैसे रिवाइंड करे।  कितनी उसकी पिच रहेगी कौन सा उसमे तार नंबर रहेगा ,कितने उसके स्लॉट्स होंगे और कितनी उसकी तुरंस रहेगी। आप इसके बारे में पूरी तरह जान सकते है और साथ में दिए गए लिंक पर जाकर इसकी वीडियो को बे देख सकते है। और साथ में ईमेल सब्सक्राइब करना न भूले। और यूट्यूब पर हमारे ELECTRICALS TRENDZ  चैनल को भी जरूर सब्सक्राइब करे

Washing Machine Spinner Motor Full Winding Data.

Spin Motor Stamping Detail

• Core length    =       7            soot
• Inner Diameter     =   2 inch 5 soot
• Outer Diameter    =   4 inch 2 soot
• winding wire = Copper wire

• Slot.   24
• POWER  =  6.2 KG
• Watts wash = 400
• Wash spin  =  160
• Rpm 1440
• 4pole motor winding.
• Capacitor 6 mfd in 220 volt to 240 volt.
• 6  mfd in the down voltage area.

• Running pitch        1-4 and 1-6
• Coil.                      1-4 (1 baar gumana)
• Coil.                    1-6( 2 baar gumana hai)
• Coil.  1-4.        1-6
• Turn   140-.      280
• Swg  (Standard wire gauge)  =  30
• Winding wire Type = Copper Wire

Staring Winding Data

• Starting pitch   1-4 and. 1-6
• Coil.  1-4.      1-6
• Turn 115.      230
• SWG  = 30
• Total coils 8pc
• 4 coils in running
• 4 coils in. starting
• Coil size is 24 inch
• (This is single speeds winding motor.)
• Connection =Normal
